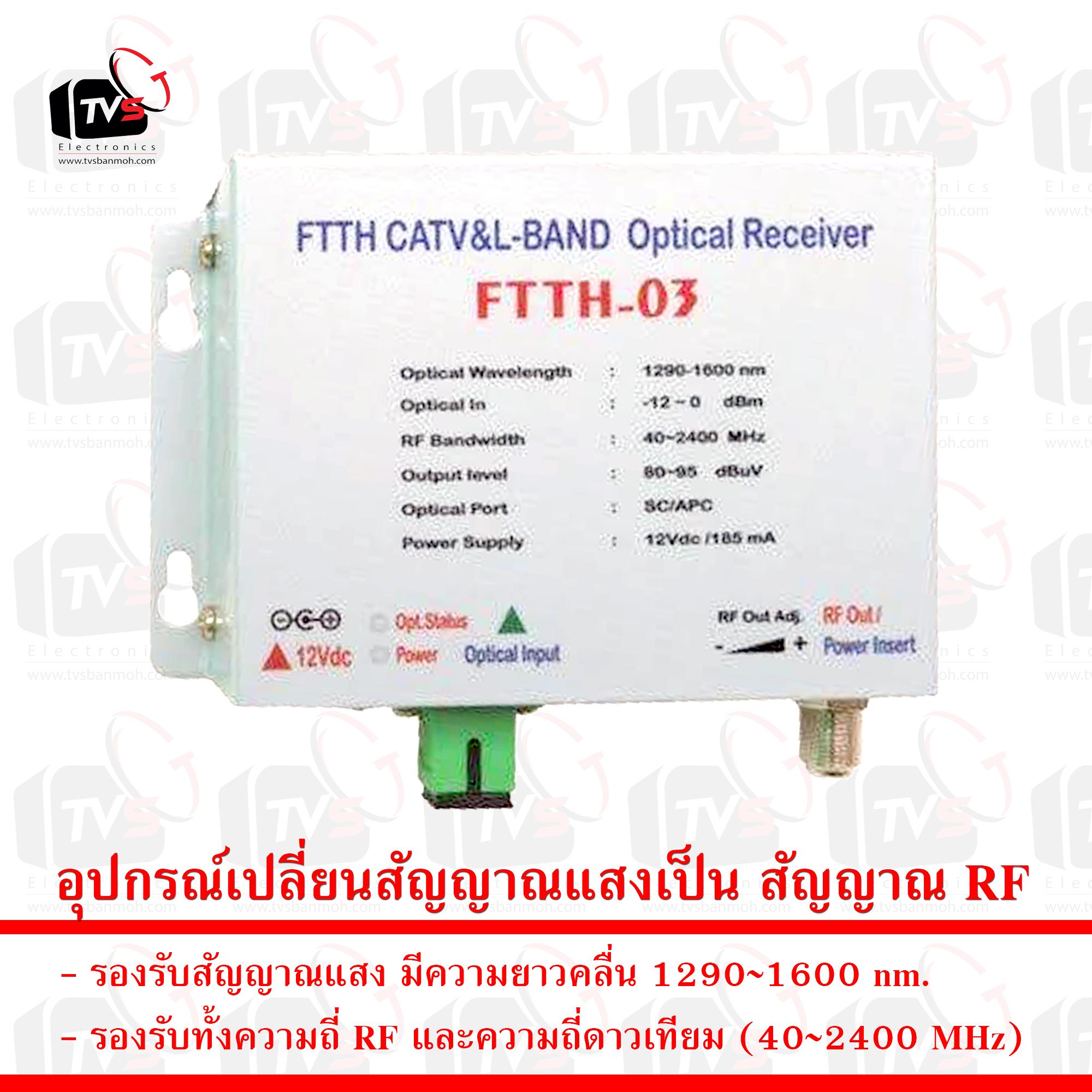

อุปกรณ์เปลี่ยนสัญญาณแสงเป็น สัญญาณ RF รุ่น FTTH-03

• ใช้เปลี่ยนสัญญาณ แสง เป็นสัญญาณ RF(สายเข้าเป็นไฟเบอร์ออฟติก สายออกเป็น RG6)

• รองรับทั้งความถี่ RF และความถี่ดาวเทียม (40~2400 MHz)

• รองรับสัญญาณแสง มีความยาวคลื่น 1290~1600 nm.

• ภาคจ่ายไฟ 12 Vdc 2.3W

Features

• ใช้เปลี่ยนสัญญาณแสง เป็นสัญญาณ RF

• รองรับทั้งความถี่ RF และความถี่ดาวเทียม (40~2400 MHz)

• รองรับสัญญาณแสง มีความยาวคลื่น 1290~1600 nm.

• ปรับเกน เร่ง/ลด สัญญาณได้

• มีไฟแสดงสถานะ สัญญาณแสงที่เข้ามา

• ไฟสีเขียว หมายถึง สัญญาณแสงปกติ (>-12 dBm)

• ไฟสีแดง หมายถึง สัญญาณแสงต่ำเกินไป หรือไม่มี (<-12 dBm)

• มีขนาดเล็กติดตั้งง่าย

• ใช้พลังงานต่ำ

Specification

• Input Optical power : -12 to 0 dBm

• Receive wavelength : 1290~1600 nm

• Optical return loss : >=45 dB

• Optical Connector Port : SC/APC

• RF frequency range : 40~2400 MHz

• RF Output level : 80~95 dBuV

• Output Impedance : 75 Ohm

• Carrier to Noise Ratio : >=52 dB

• Composite Triple Beat : >=67 dB

• Composite Second Order : >=63 dB

• RF return loss : 16 dB

• Power Supply : 12 Vdc

• Power consumption : 2.3 Watt

• Operation Temperature : -20~+60C

• Dimensions : 120x95x30 mm

Application

• ต่อสาย Diber Optic เข้ากับช่อง Optical Input โดยใช้หัวต่อ เป็นชนิด SC/APC

• ความแรงของสัญญาณแสง ควรอยู่ในช่อง -12 dBm ถึง 0 dBm เครื่องรับสัญญาณ Fiber Optic จะทำงานได้ปกติ

• สัญญาณแสงสูงเกินไปจะทำให้การใช้งานไม่คงทน และหากสัญญาณแสงต่ำเกินไปก็จะทำให้ภาพหยาบ

• ปรับระดับสัญญาณ RF Out Adj. ให้ได้ความแรง ตามที่ต้องการ
